| Comunicación |
EtherNet/IPTM |
| Protocolos de ETHERNET |
HTTP(S)
BootP
DHCP
DNS
FTP(S)
SNMP |
| Velocidad de transmisión |
10/100 Mbit/s |
| Medio de transmisión |
Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable |
| Rendimiento de transmisión |
Clase D según EN 50173 |
| Número de módulos por nodo (máx.) |
250 |
| Número de módulos sin prolongación del bus de campo (máx.) |
64 |
| Imagen de proceso de entrada y salida (bus de campo) (máx.) |
1020 words/1020 words |

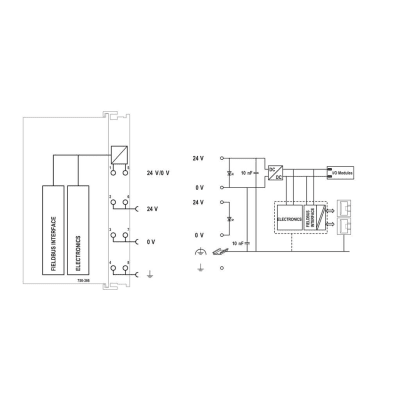

| Tensión de alimentación (sistema) |
24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®) |
| Consumo de energía (alimentación de sistema de 5 V) |
300mA |
| Corriente total (alimentación de sistema) |
1,700mA |
| Tensión de alimentación (campo) |
24 VCC (-25 … +30 %); a través de contactos de potencia |
| Corriente de entrada (típ.) a carga nominal (24 V) |
480mA |
| Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) |
90% |
| Aislamiento |
500 kV para sistema/campo |
| Indicadores |
LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local |
| Número de contactos de potencia salientes |
3 |
| Intensidad de corriente admisible (contactos de cuchilla) |
10A |
