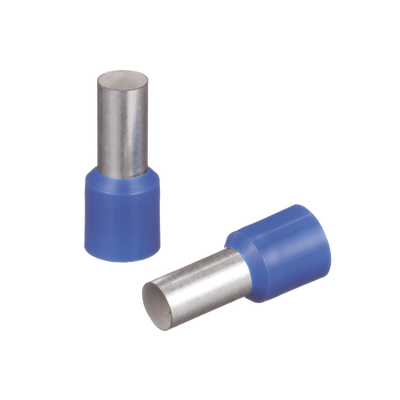

Ferrul Pan-Term™, de Polipropileno, para Cable 6 AWG.
FSD84-12-C
La férula aislada del manguito final de DIN de cable individual de color azul tiene una acceso tipo embudo para la inserción más rápida y menos costos de instalación. Fue diseñada para las férulas de cableado n.° 6 (16,0 mm²) de la American Wire Gauge (AWG) y es compatible con un diámetro máximo de aislamiento de cable de 0,35 (8,8 mm). La férula con aislamiento es de 0,91 (23,0 mm) de largo y una longitud de la banda de cable de 0,625 (15,9 mm).
Especificaciones
| Tipo de férula | Estándar de cable individual |
| Material de cubierta | Polipropileno |
| Tamaño de conductor de cobre (AWG) | N.º 6 |
| Tamaño máximo de conductor de cobre (AWG) | N.º 6 |
| Tamaño mínimo de conductor de cobre (AWG) | N.º 6 |
| Tamaño máximo de conductor en sistema métrico (mm²) | 16 |
| Clasificación de temperatura UL (°C) | 105 |
| Clasificación de temperatura CSA (°C) | 105 |
| Grado de inflamabilidad | UL94-HB |
| Longitud de la banda del cable (in) | 0.63 |
| Longitud de la banda del cable (mm) | 15.9 |
| Largo de clavija (in) | 0.47 |
| Largo de clavija (mm) | 12 |
| Diámetro interior (in) | 0.24 |
| Diámetro interior (mm) | 6 |
| Temperatura máxima de funcionamiento (°C) | 105 |
| Temperatura máxima de funcionamiento (°F) | 221 |
| Diámetro máximo de aislamiento de cable (in) | 0.35 |
| Diámetro máximo de aislamiento de cable (mm) | 8.8 |
| Longitud total (in) | 0.91 |
| Longitud total (mm) | 23 |
| Tipo de producto | Férulas de cable único con cubierta |
| Cumple las normas | DIN 46228, CSA C22.2 n.º 291-14, UL 486F, cULus 486F |
| Acabado/recubrimiento | Estañado |
| Para usar con | CT-1104, CT-2500 (CT-2504CH) |
| Tipo de empaque | Bolso |
| Material de base | Cobre |
| Código de color | Azul |
| Submarca | Pan-Term™ |
| Caracts. pza. | La carcasa con aislamiento de polipropileno cumple con los requisitos de color de DIN Cumple con los estándares DIN, UL y CSA para contención de cable individual Acceso tipo embudo para inserción más rápida y menor costo de instalación Diseño de tambor integrado c/trenzados de cable suelto p/mejores terminaciones Facilita la inserción del cable en el bloque de unión Sirve p/aplic. de panel de espacio limitado Varios largos de clavija disponibles para una variedad de bloques de unión |
Características
- Férula de polipropileno para cable 6 AWG
- Acceso tipo embudo facilita inserción rápida
- Compatibilidad con diámetro máximo de 8.8 mm
- Longitud de 23.0 mm para aislamiento
- Clasificación de temperatura UL/CSA: 105°C
